參考18CJ87-1國標圖集，開窗控制機到電動排煙采光天窗，電流從主回路線由鋼管包裹至分線盒，由此實現電動排煙天窗的開閉，而天窗既可單個開啟，也可集中開啟。

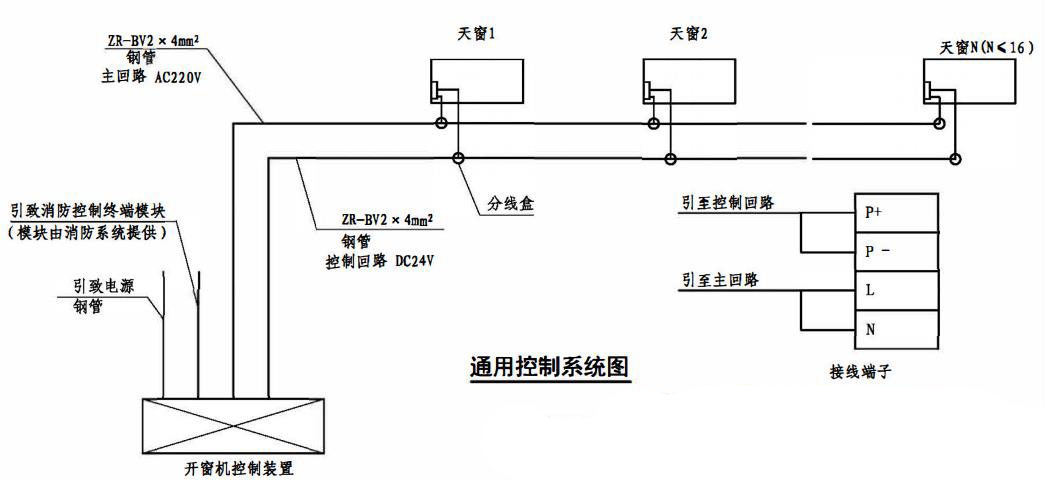

電動排煙采光天窗的通用控制系統布置圖如上方所示，僅供參考，但仍需注意以下幾點注意事項：

1、布線應用鋼管敷設，且在同一鋼管內不允許有同一顏色的導線。

2、天窗的接線端子處應設有分線盒，且其距接線端子應小于100mm，在每一個分線盒處要留有一定的余量，以利于后續的接線工作。

3、配線時，從控制器到末樘天窗的導線禁止中間剪斷

4、控制器到配電柜的線徑，原則上不小于主回路線，布線距離不應大于10m,超過10m應根據實際情況加粗線徑

5、屋面排煙天窗的開窗機參數：電源 AC220V ，額定電壓：AC220V ，額定電流：0.56A ，推拉力：1000N

鋼結構電動排煙天窗的導線橫截面積選型可參考以下數據：L:控制器至末端開窗機的距離 N:開窗戶數量 A：主回路導線的橫截面積 B：控制回路導線的橫截面積

以上電動排煙采光天窗的布線參數僅供參考，如需咨詢專業技術問題，可來電咨詢通風采光天窗專家麥克威：028-82630900。
