在排煙通風天窗設計中，一般會參考國標圖集做法，如09J621-2、18J621-3、11CJ33、21J621-1等國標圖集。國標09J621-2圖集專注介紹電動采光排煙天窗，11CJ33圖集主要介紹薄型、流線型和電動排煙天窗，18J621-3圖集主要介紹流線型和薄型通風天窗，21J621-1圖集詳細介紹了電動排煙天窗。今天小編就以種類型號齊全的11CJ33為例，為大家講解屋面排煙天窗的做法。
一、薄型屋頂通風天窗
薄型屋面排煙天窗的支撐骨架采用鋼板成型或焊接骨架，同時采用模具化生產，尺寸更加精確，運輸更加方便，安裝更加便捷。它們洞口寬度在1.2m至9m之間，MCW1型通風天窗（并列風道式）高度在0.56m，MCW2型通風天窗（間隔風道式）高度在0.65m。

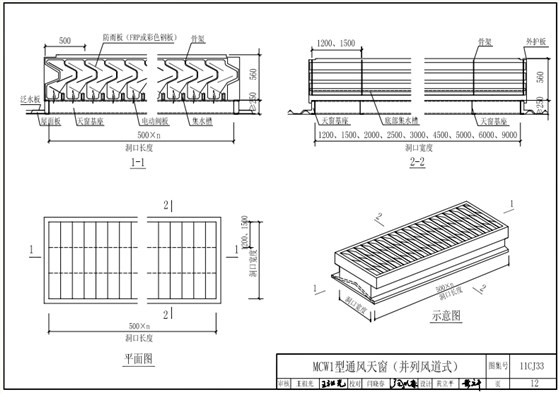

結構示意圖
二、電動排煙天窗
電動采光排煙天窗骨架采用型材焊接或鋼板冷彎成型，窗扇型材采用專用鋁合金型材，窗體選用熱鍍鋅鋼板、鋁合金板或不銹鋼板，單體式三角型和一字型天窗洞口寬在1m-3m之間，C1ST三角型電動排煙天窗窗體高度不超過0.78m，下開式三角形天窗窗體高度不超過1.6m，一字型排煙天窗窗體高度為0.135m。C3CT圓拱型(側開式)電動采光排煙天窗窗洞高度不超過0.88m，MC3CT圓拱型側開型排煙天窗窗洞高度不超過3m。
具體的屋面排煙天窗做法可參考11CJ33《通風采光天窗》圖集，點擊（圖集下載）即可跳轉至本網站下載地址。
MCW5型通風天窗（暗扣式）
MCW7型通風天窗（箱型骨架式）
C1XT三角形電動采光排煙天窗(下開式)
TC5型流線型通風天窗
